Frase do Nikola Tesla

Apresento essa frase do inventor que revolucionou o mundo Nikola Tesla

"O homem cientifico não pretende alcançar um resultado imediato, ele não espera que suas ideias avançadas sejam imediatamente aceitas. Seus trabalhos são como sementes para futuro, seu dever é lançar as bases para aqueles que estão por vir e apontar o caminho. O dia que descobrimos exatamente o que é a eletricidade isso irá marcar um evento melhor e o mais importante do que qualquer outro da história da humanidade. E então será só uma questão de tempo para que homem consiga ligar as suas maquinas diretamente na própria natureza. Imagine o que esta por vir."
                                                                                                Nikola Tesla (1856 – 1943)

domingo, 18 de setembro de 2011

Nafta

Versão 1.0

Nafta normalmente se refere a um número de diferentes misturas de ​​líquidos inflamáveis  composto por  hidrocarbonetos, ou seja, um componente do gás natural condensado ou um produto da destilação do petróleo, de alcatrão de carvão ou turfa. É um termo amplo que abrange entre as frações mais leves e voláteis do petróleo em hidrocarbonetos líquidos. A nafta é um líquido incolor aromáticos marrom-avermelhada volátil, muito semelhante à gasolina.
Em engenharia de petróleo , nafta gama completa é definida como a fração de hidrocarbonetos no petróleo ebulição entre 30 ° C e 200 ° C. Trata-se de uma complexa mistura de moléculas de hidrocarbonetos em geral ter entre 5 e 12 átomos de carbono. Ele normalmente constitui 15-30% do petróleo bruto, por peso. nafta leve é a fração de destilação entre 30 ° C e 90 ° C e é composto de moléculas com 5-6 átomos de carbono. nafta pesada ferve entre 90 ° C e 200 ° C e consiste de moléculas com átomos de carbono 12/06.
A nafta é utilizada principalmente como matéria-prima para a produção de alta octanagem da gasolina (via reforma catalítica de processo). Ele também é usado no betume indústria de mineração como um diluente , a petroquímica da indústria para a produção de olefinas, a indústria química de solvente (limpeza) aplicações. Produtos comuns feito com ele incluem fluido de isqueiro , combustível para fogões de acampamento , e alguns solventes de limpeza.

terça-feira, 23 de agosto de 2011

Cores de LED´s

Versão 1.1

Segue uma tabela que foi copiado do site http://www.oksolar.com/led/led_color_chart.htm ,que achei de grande interesse a todos que gostam do LED. Bom aproveito



Technical LED's LED Color Chart


Wavelength
(nm)
Color NameFwd Voltage
(Vf @ 20ma)
Intensity
5mm LEDs
Viewing
Angle
LED Dye Material
940Infrared1.516mW
@50mA
15°GaAIAs/GaAs -- Gallium Aluminum Arsenide/Gallium Arsenide
880Infrared1.718mW
@50mA
15°GaAIAs/GaAs -- Gallium Aluminum Arsenide/Gallium Arsenide
850Infrared 1.726mW
@50mA
15°GaAIAs/GaAs -- Gallium Aluminum Arsenide/Gallium Aluminum Arsenide
660Ultra Red1.82000mcd
@50mA
15°GaAIAs/GaAs -- Gallium Aluminum Arsenide/Gallium Aluminum Arsenide
635High Eff. Red2.0200mcd @20mA15°GaAsP/GaP - Gallium Arsenic Phosphide / Gallium Phosphide
633Super Red2.23500mcd
@20mA
15°InGaAIP - Indium Gallium Aluminum Phosphide
620Super Orange2.24500mcd
@20mA
15°InGaAIP - Indium Gallium Aluminum Phosphide
612Super
Orange
2.26500mcd
@20mA
15°InGaAIP - Indium Gallium Aluminum Phosphide
605Orange2.1160mcd @20mA15°GaAsP/GaP - Gallium Arsenic Phosphide / Gallium Phosphide
595Super Yellow2.25500mcd
@20mA
15°InGaAIP - Indium Gallium Aluminum Phosphide
592Super Pure
Yellow
2.17000mcd
@20mA
15°InGaAIP - Indium Gallium Aluminum Phosphide
585 Yellow2.1100mcd @20mA15°GaAsP/GaP - Gallium Arsenic Phosphide / Gallium Phosphide
4500K"Incan-
descent"
White
3.62000mcd
@20mA
20°SiC/GaN -- Silicon Carbide/Gallium Nitride
6500KPale
White
3.64000mcd
@20mA
20°SiC/GaN -- Silicon Carbide/Gallium Nitride
8000KCool White3.66000mcd
@20mA
20°SiC/GaN - Silicon Carbide / Gallium Nitride
574Super
Lime Yellow
2.41000mcd
@20mA
15°InGaAIP - Indium Gallium Aluminum Phosphide
570Super
Lime Green
2.01000mcd
@20mA
15°InGaAIP - Indium Gallium Aluminum Phosphide
565High
Efficiency
Green
2.1200mcd
@20mA
15°GaP/GaP - Gallium Phosphide/Gallium Phosphide
560Super
Pure Green
2.1350mcd
@20mA
15°InGaAIP - Indium Gallium Aluminum Phosphide
555Pure Green2.180mcd
@20mA
15°GaP/GaP - Gallium Phosphide/ Gallium Phosphide
525Aqua Green3.510,000mcd
@20mA
15°SiC/GaN - Silicon Carbide / Gallium Nitride
505Blue Green3.52000mcd
@20mA
45°SiC/GaN - Silicon Carbide / Gallium Nitride
470Super Blue3.63000mcd
@20mA
15°SiC/GaN - Silicon Carbide / Gallium Nitride
430Ultra Blue3.8100mcd
@20mA
15°SiC/GaN - Silicon Carbide / Gallium Nitride
Click Here for Chromaticity Chart



Relative Intensity vs Wavelength (P)
wavelength
Forward Current vs
Forward Voltage
Red 5,  Ultra Red 4,  HE Red 6,  Orange 7,  Bright Red 3,
HE Green
9,  Yellow 8
Relative Luminous Intensity vs
Forward Current

Ultra Red 4,  HE Red 6,  Orange 7,  Yellow 8,  HE Green 9
Red
5,  Bright Red 3,  Pure Blue C

Forward Current vs
Ambient Air Temperature

Red 5, Ultra Red 4,   HE Red 6,  Orange 7,
HE Green
9,  Ultra Blue D, Yellow 8, Bright Red 3
Relative Luminous Intensity vs
Ambient Temperature
Red 5,  Bright Red 3, Ultra Red 4,  HE Green 9,  Yellow 8
Maximum Tolerable Peak Current
vs Pulse Duration


Ultra Red,  Red,  HE Red, Orange,  Yellow,  HE Green,
Ultra Green (523nm), Ultra Green (502nm),  Pure Blue,  Ultra Blue

Bright Red
Backlighting Surfaces Using LEDs

backlighting with LEDS
backlighting with LEDS


Tables, Graphs and Images are through the courtesy of LEDtronics  07/10/00
Disclaimer: The information provide herein are basics to educate one on the operating properties and user characteristics of LEDs. We do not imply that the information is accurate or applicable to every aspect of LED usage. Each application will have to be performed on its own merits and with full understanding that damages and injury are the sole responsibility of the "builder". We do not dispense engineering advice. You need to determine the specific products you will need for your specific application.
The LED color chart does NOT represent what OkSolar provide. This chart is only to be used as reference for the various types of LED's being manufactured today, and to show what their basic properties are.
------------#Traduzido pelo Google#----------------

Tabelas, gráficos e imagens são através da cortesia de LEDtronics 07/10/00
Disclaimer: As informações aqui contidas são fornecer noções básicas para educar um sobre as propriedades de funcionamento e características do usuário de LEDs. Nós não significam que as informações sejam precisas ou aplicável a todos os aspectos do uso do LED. Cada candidatura terá de ser realizada por seus próprios méritos e com plena compreensão de que os danos e lesões são de responsabilidade exclusiva do "construtor". Nós não dispensam o conselho de engenharia. É preciso determinar os produtos específicos que você precisa para sua aplicação específica.
A cartela de cores LED não representa o que OkSolar fornecer. Esta tabela é apenas para ser usado como referência para os vários tipos de LED hoje está sendo fabricado, e para mostrar o que são suas propriedades básicas.

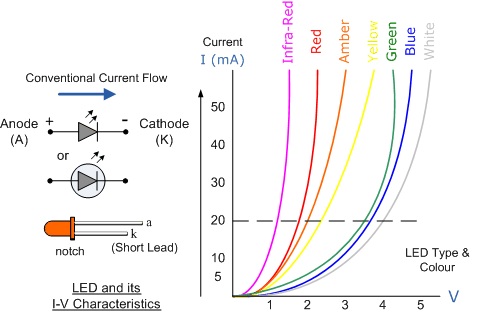

A figura representa as curvas de led´s em função de Volt e Amper e apresenta o componente

sexta-feira, 19 de agosto de 2011

Ferrofluido

 Versão 1.0


Ferrofluido é uma substancia com características magnéticas na presença de um campo magnético, composto po líquido coloidal composto por nanoescala ferromagnéticos ou seja, partículas em suspensão em um fluido (geralmente um solvente orgânico ou água). Cada partícula minúscula é completamente revestido com um tensoativo para inibir a aglomeração. As partículas ferromagnéticas maiores podem ser facilmente removidas da mistura homogênea coloidal com um campo magnético forte. Ferrofluidos normalmente não retém a magnetização na ausência de um campo aplicado externamente e, portanto, são geralmente classificadas como "supermagnéticos" ao invés de ferromagnético.




Fotos do ferrofluido reagindo ao campo magnético


  Fotos da wikipedia

sexta-feira, 3 de junho de 2011

Ciclotrons

Versão 1.0

Esse texto é de autoria de Matthew Gaines.
Outros métodos para obter altas energias eram pesquisados na mesma época em que estavam em uso os de Van de Graaff, Cockcroft e Walton.  Um deles se baseava numa serie de pequenas acelerações sucessivas para obter o mesmo resultado de uma aceleração forte. Eeste é o principio do ciclotron inventado por Ernest Lawrence, da Universidade da califórnia, em 1929. Como os ciclotrons são freqüentemente usados para produzir radioisótopos.Há um limite para a energia de partículas obtenivel por meio de um ciclotron. Segundo a teoria da relatividade, a massa de uma partícula aumenta, quando cresce a energia. Quando a velocidade da partícula se aproxima da velocidade da luz, esse aumento se torna considerável. Por exemplo se a massa de um próton, num ciclotron de Freqüência fixa, aumenta suficientemente, ele não mais ganhará velocidade adicional, em cada metade de órbita, que seja bastante para compensar para compensar o fato de se movimentar agora numa trajetória mais ampla. Ele atingirá o espaço entre os eletrodos "dees" demasiado tarde para receber um impulso da corrente alternada; o campo elétrico lhe será contrario e ele será desaceleração.Esse limite teórico é resolvido pelos ciclotrons modernos. Num dos tipos, o ciclotron isócrono, o campo magnético aumenta na parte externa para compensar o aumento relativístico da massa das partículas aceleradas. Noutra versão de ciclotrons, o que muda é a freqüência da corrente elétrica, que diminui para sicronizar-se com a menor velocidade angular das partículas. Chama-se sincrociclotron. Ele acelera os prótons em grupos, levando cada grupo até o fim o fim do ciclo antes de começar a acelerar outro grupo. O numero de ciclos completos é uma características importante do sincrociclotron; alguns desses aparelhos chegam a 300 ciclos por segundo.
Um ciclotron moderno para terapia de radiação
Um ciclotrão francês, produzido em Zuriquena Suíça em 1937






Coleção pirâmide energia atômica pagina 138 e 139
figuras da Wikipedia

sábado, 30 de abril de 2011

Gerador MHD (Magneto-HidroDinamica)

Versão 1.0


A saída de energia de um gerador é diretamente proporcional à velocidade em que as linhas do fluxo magnético são cortadas. Os geradores convencionais possuem condutores que giram através de um campo magnético. ou vice-versa, mas não se pode obter velocidade acima de 150m/s, em virtude de limitações mecânicas. Em uma instalação MHD, o gás condutor move-se através de um campo magnético em velocidade até dez vezes maior, com um conseqüente aumento de saída de energia.
Esse fluxo de gases condutores muito quentes passam por através de um duto com campo magnético perpendicular, com eletrodos ao longo do seu comprimento. O gás (ar com oxigênio adicionado) é aquecido a 3.000ºC por meios convencionais e é então tornado condutor pelo acréscimo  de sódio, que se vaporiza em íons  condutores, no gás quente.
Esse sistema produzem corrente continua e são termicamente muito eficientes. São também robustos e não possuem partes moveis. Os gases quentes são depois usados no aquecimento de caldeiras, para a produção de eletricidade por meios térmicos convencionais. Assim, a saida de energia de uma usina de energia térmica existente poderia ser aumentada com uma apreciável inversão de capital, porém sem acréscimo de custos operacionais.

#Resumo
O gerador MHD  transforma a energia térmica e energia cinética diretamente em eletricidade. Geradores MHD são diferentes dos tradicionais geradores elétricos na medida em que podem operar em altas temperaturas sem partes móveis. A exaustão de um gerador MHD é capaz de aquecer caldeiras de vapor e movimentar mais um gerador num sistema cogeração para aumentar a eficiência da geração elétrica, especialmente quando se queima carvão ou gás natural. Geradores MHD são o complemento de propulsores MHD, que têm sido aplicados à bomba de metais líquidos e em vários motores de navios experimental.




Figura e texto retirado da coleção Prisma

sexta-feira, 29 de abril de 2011

Particulas elementares

Versão 1.0

A física que estuda as partículas elementares classifica como: uma partícula elementar ou partícula fundamental é uma partícula que acredita-se não ter infra-estrutura, ou seja, acredita-se que não deve ser composta de partículas menores. Se uma partícula elementar realmente não tem infra-estrutura, então é uma das pedras basilares do universo a partir da qual todas as outras partículas são feitas. No Modelo Padrão, os quarks , léptons e bósons são partículas elementares. Historicamente, os hádrons (mésons e bárions , como os prótons e nêutrons) e até mesmo a totalidade átomos eram considerados como partículas elementares. Um aspecto central na teoria das partículas elementares é que no século 20 ideia inicial de "Quantum", que revolucionou a compreensão da radiação eletromagnética e trouxe a mecânica quântica.

Uma visão geral das várias famílias de partículas elementares e compostos, e as teorias que descrevem as suas interações
Todas as partículas elementares ou são bósons e férmions (dependendo da sua rotação ). O teorema spin-estatística identifica o resultado estatística quântica que diferencia férmions de bósons. De acordo com essa metodologia: partículas normalmente associados com a matéria são férmions. Partículas associadas com as forças fundamentais são bósons e possuem inteiro.

Férmions :
Quarks - up , down , charme , estranho , superior , inferior
Léptons - neutrino do elétron , elétron , muon neutrino , múon , neutrino do tau , tau
Bósons :
bósons - glúon , bósons W e Z , fóton
Outros bósons - bóson de Higgs , graviton



terça-feira, 26 de abril de 2011

Radioisótopos gerador termoelétrico (RTG)

Versão 1.0

Um radioisótopos gerador termoelétrico ( RTG , RITEG ) é uma tecnologia de reator nuclear para gerar energia elétrica que obtém sua energia de decaimento radioativo. Em tal dispositivo, o calor liberado pela decomposição de um material radioativo é convertido em electricidade pelo Efeito Seebeck usando uma matriz de termopares. O RTG pode ser considerado como um tipo de bateria e têm sido utilizados como fonte de energia em satélites, sondas espaciais não tripuladas e instalações remotas, como uma série de faróis construídos pela antiga União Soviética dentro do Círculo Ártico. RTG são geralmente a fonte de energia mais desejável para a robótica ou situações que necessitam de algumas centenas de watts ou pouco de energia por períodos muito longos para células a combustível , baterias ou geradores e em locais onde as placas solares não são viáveis.

A concepção de uma RTG é simples para os padrões da tecnologia nuclear: o principal componente é um recipiente resistente de um material radioativo (o combustível). Termopares são colocados nas paredes do recipiente, com a extremidade externa de cada termopar conectado a um dissipador de calor . Decaimento radioativo do combustível produz calor que flui através dos termopares para o dissipador de calor.
Um termopar é dispositivo um termoelétrica que converte a energia térmica diretamente em energia elétrica usando o efeito Seebeck. É composto por dois tipos de metal (ou semicondutores). Eles são ligados uns aos outros em circuito fechado. Se as duas junções estão a diferentes temperaturas, uma corrente elétrica fluirá no circuito. Ou seja os " termopares " são a junção de dois metais (ou semicondutores) que funcionam com o principio do efeito Seebeck.

RTG em usa  " termopares " para converter o calor do material radioativo em eletricidade. Termopares, embora muito confiável e duradouro, são muito ineficientes; eficiência acima de 10% nunca foram realizados. O RTG têm eficiências entre 3-7%. Os materiais termoelétricos em missões espaciais até hoje incluiu ligas de silício e germânio, telureto de chumbo e de teluretos, germânio, antimônio e prata. Estudos têm sido feitos na melhoria da eficiência, utilizando outras tecnologias para gerar eletricidade a partir do calor. Para alcançar maior eficiência do combustível radioativo, isso significaria menos material radioativo necessário para produzir a mesma quantidade de energia e, portanto, uma diminuição de peso para o gerador. Este é um importante fator crítico em considerações de custo de lançamento espacial.


Um conversor incandescente é um dispositivo de conversão de energia que se baseia no princípio da incandescia de emissões que  podem alcançar eficiências entre 10-20%, mas requer temperaturas mais elevadas do que aqueles que os RTG usam. Alguns protótipos RTG podem usar dispositivo termiônico, mas inviável em material radioativo com meia-vida curta. Vários reatores nucleares têm usado efeito termiônico, mas reatores nucleares são geralmente muito pesados para uso em sondas espaciais.
células termofotovoltaica trabalho pelos mesmos princípios como uma célula fotovoltaica, exceto que um converte a radiação infravermelha emitida através de uma superfície quente, em vez de luz visível em eletricidade. As células Termofotovoltaica têm uma eficiência ligeiramente superior comparado aos termopares e podem ser sobrepostos em cima dos termopares, o que potencialmente dobra a eficiência. Sistemas como os geradores radioisótopo simulada por aquecedores elétricos têm demonstrado uma eficiência de 20%, mas não foram testados com radioisótopos real. Alguns modelos teóricos de células termofotovoltaica  têm eficiências de até 30%, mas estes ainda têm de ser construídas ou confirmada. As células termofotovoltaica de silício degradam mais rápido do que termopares, especialmente na presença de radiação ionizante.



Interior de RTG usado na iluminação de uma bóia marinha para guiar barcos, navios...

Aqui temos um combustivel de RTG usado na sonda espacial  Cassini, é um  barrinha de 238PuO2 a cor avemelhada é por causa da incandescência, é esse calor que é usado para gerar energia.


Figuras da wikipedia

segunda-feira, 25 de abril de 2011

Lampâdas

Versão 1.0

Há vários tipos de lampâdas hoje em dia, abordaremos as lâmpadas mais usadas.

# Lampâda de Tungstênio ou incandescente é umas das mais comuns usada nas residenciais. A fonte de luz é um filamento delgado de tungstênio, aquecido ao branco pela corrente que por ele circula, inserido dentro de bulbo de vidro, cheio de um gás inerte (geralmente argônio), a baixa pressão, para impedir que o bulbo de vidro esquente demasiadamente e o filamento seja destruído. essas lampâdas são muito ineficientes, tem curta duração , já que o filamento aos poucos se evapora.

# Para dominar a evaporação desse filamento, acrescentam-se traços de vapor de iodo ao argônio, o que faz com o que tungstênio evaporado vá redepositar-se no filamento, e não no bulbo. Como esse processo provoca uma temperatura mais elevada na superfície do bulbo, este é feito de quartzo e não de vidro. Essas lampâdas de tungstênio-halogênio são mais eficientes e tem duas vezes a duração das lampâdas incandescente comuns.

# As lampâdas de sódio e mercúrio trabalham segundo o mesmo principio de que uma corrente elevada circula, que circula através de um gás, ao aquece-lo faz com que emite uma radiação visível. As lampâdas de sódio contem sódio e gás neônio a pressões muito baixa. Quando a temperatura operacional é alcançada, predomina o clarão alaranjado do sódio. O olho humano é mais sensível ao laranja e por isso essas lampâdas se tornam melhores para a iluminação noturna. A lâmpada de mercúrio emprega uma mistura de argônio e gás de mercúrio, pressurizada a uma atmosfera. Os dois tipos de lâmpadas tem alto poder de eficiência luminosa.

# As lâmpadas fluorescentes são semelhantes as lampâdas de vapor de mercúrio, mas tem a face interior do vidro revestida de um material fosforescente (cálcio, zinco) e usam vapor de mercúrio a baixa pressão. A radiação principal é a ultravioleta, mas com o revestimento faz com fluoresça na região da luz visível. Essas lâmpadas são no mínimo duas vezes mais eficientes do que as lampâdas incandescente e operam a uma temperatura muito mais baixa




terça-feira, 19 de abril de 2011

Radar

Versão 1.0


Radar é um sistema de deteção de objetos que utiliza ondas eletromagnéticas, especificamente as ondas de rádio para determinar o intervalo, altitude, direção e velocidade objetos fixos e móveis, tais como aviões, navios, naves espaciais, mísseis guiados, veículos automóveis, formações meteorológicas e terreno. A antena de radar transmite impulsos de ondas de rádio ou microondas, que refletem em qualquer objeto em seu caminho. Após a reflexão da onda no objeto uma pequena parte da onda retorna para uma antena que geralmente está localizado no mesmo local que o transmissor.

O radar foi desenvolvido em segredo durante a Segunda Guerra Mundial, a Grã-Bretanha e outras nações. O termo RADAR foi sugerido em 1940 pela Marinha dos EUA como um acrônimo para ra dio d etection um nd r anging, desde então, entrou na lingua inglêsa e outras línguas como o substantivo comum de radar, perdendo toda a capitalização.

Os usos modernos do radar são bastante diversificadas, incluindo o controle de tráfego aéreo, a astronomia de radar, sistemas de defesa de ar e sistemas anti-mísseis, radares náuticas para localizar pontos turísticos e outros navios, sistemas anticolisão da aeronave, vigilância dos oceanos e sistemas de vigilância do espaço exterior, monitorização meteorológicas de precipitação pluviométrica, altimetria e sistemas de controle de vôo , mísseis guiados meta-sistemas de localização e radar penetrante do solo observações geológicas.





A animação mostra o tempo da onda que sai da antena até o avião e a volta da onda até a antena novamente. Retângulo verde a detecção do sinal recebido em forma de imagem. (Clique na imagem para ver a animação)

Mostra o sinal enviado batendo no objetivo que reflete parte do sinal voltando para a antena.





O grafico mostra o espectro das ondas eletromagnéticas, quando menor a freqüência maior o comprimento da onda e quando maior a freqüência menor o comprimento de onda e maior poder energético.


domingo, 17 de abril de 2011

Efeito Hall

Versão 1.0


O efeito Hall é a geração de uma diferença de tensão através de um condutor elétrico, transversal a uma corrente elétrica no condutor e um campo magnético perpendicular à corrente. Ele foi descoberto por Edwin Hall, em 1879.


O coeficiente Hall é definida com a relação entre o campo elétrico induzido ao produto da densidade de corrente e o campo magnético aplicado. É uma característica do material que é constituido o condutor, pois seu valor depende do tipo, número e propriedades da carga transportadoras que constituem o atual.



Teoria

O efeito Hall acontece devido a corrente em um condutor. Consiste na circulação de pequenos portadores de carga, geralmente elétrons, buracos, íons. Cargas em movimento fazem uma força, chamada força de Lorentz , quando um campo magnético está presente que é perpendicular ao seu movimento. Quando um campo magnético está ausente, as taxas seguem aproximadamente em linha reta, "linha de visão" caminhos entre colisões com impurezas, fônons , etc, no entanto, quando um campo magnético perpendicular é aplicada, os caminhos entre as colisões são curvos de modo que cargas em movimento acumula numa das faces do material. Isso deixa a carga igual e oposta expostos na outra face, onde há uma escassez de cargas móveis. O resultado é uma distribuição assimétrica de densidade de carga através do sensor Hall, que é perpendicular a ambos,linha de visão do caminho e do campo magnético aplicado. A separação de carga cria um campo elétrico que se opõe à migração de cargas mais, portanto, um constante potencial elétrico constrói enquanto a carga está fluindo.
Existem apenas elétrons movendo-se no mesmo sentido tanto no caso do elétron, de condutibilidade ou buraco. Isso não pode explicar o sinal oposto do efeito Hall. A diferença é que os elétrons no limite superior da banda de valência têm velocidade oposta de grupo e vetor da onda e direção quando em movimento, que pode ser efetivamente tratado como se as partículas carregadas positivamente movendo na direção oposta do que os elétrons fazem.

A representação gráfica do sensor Hall




Diagrama do efeito Hall, mostrando o fluxo do elétron .

Legenda:

1. Elétrons
2. Sensor Hall
3. Ímãs
4. Campo magnético
5. Fonte de alimentção

Descrição:

ligado numa alimentação o sensor Hall tem uma carga negativa na borda superior (cor azul) e no positivo na borda mais baixa (cor vermelha). Em “b” e em “C”, o campo magnético elétrico é invertido, fazendo com que o polarização seja inversa. Inverter o campo atual e magnético (“D extraindo”) faz com que o sensor Hall suponha outra vez uma carga negativa na borda superior.






Mostra o gráfico do sensor e possíveis modos de medir

segunda-feira, 11 de abril de 2011

Composição do petróleo

Versão 1.1

O petróleo é o principal combustível dos dias de hoje, além disso também é responsável por mais diversos lubrificantes, entre outros produtos.


A figura a seguir demonstra o ciclo do petróleo e seus subprodutos.








A composição do petróleo é:

O petróleo bruto,  inclui todos os líquidos, gases e sólidos (parafina, por exemplo) de hidrocarbonetos .Sob pressão e temperatura , os hidrocarbonetos leves como: metano, etano, propano butano saem como gases, enquanto pentano e os mais pesados ​​estão na forma de líquidos ou sólidos. No entanto, em um poço de petróleo a proporção de gás, líquidos e sólidos dependem das condições do subsolo e do diagrama de fases da mistura de petróleo. Um poço de petróleo produz essencialmente petróleo bruto, com gás natural dissolvidos nela. Como a pressão é menor na superfície, um pouco do gás sairá da solução e será queimado ou engarrafado como gás associado ou gás em solução . Num poço o gás natural é dominante. No entanto, a temperatura subterrânea e pressão são maiores do que na superfície, o gás pode conter hidrocarbonetos mais pesados, como o pentano , hexano e heptano no estado gasoso . Em condições de superfície, esses vão condensar para que o gás possa ser condensados ​​de gás naturalcondensado se assemelha a gasolina na aparência e de composição semelhante a alguns voláteis de óleos crus leves .
Os hidrocarbonetos de petróleo bruto são principalmente alcanos , cicloalcanos e vários hidrocarbonetos aromáticos , enquanto a outros compostos orgânicos contêm nitrogênio ,oxigênio e enxofre , e traços de metais como ferro , níquel , cobre e vanádio . A composição molecular exata varia muito de formação para a formação, mas a proporção de elementos químicos variam bastante ao longo de estreitos limites da seguinte forma:

Composição em peso
Elementointervalo percentual
Carbono83-87%
Hidrogênio10 a 14%
Nitrogênio0,1 a 2%
Oxigênio0,1-1,5%
Enxofre0,5-0,6%
Metais<0,1%
A proporção de hidrocarbonetos leves na mistura de petróleo varia muito entre os diferentes campos de petróleo , variando de até 97%, em peso, de óleos leves para menos de 50% nos óleos pesados ​​e betumes .



Figura retirada da coleção prisma
